智能雙驅粉體精密分極裝備

時間：2023-04-13 17:19:28 點擊：855 次來源：洛陽建材建筑設計研究院有限公司

　　智能雙驅粉體精密分極裝備

　　【進料粒度】：≤2mm 【生產能力】：140-615t/h

　　應用領域

　　水泥粉磨、采石場、采礦場、混凝土攪拌站、干粉砂漿、石英砂等

　　適用物料

　　水泥、鐵礦石、石灰石、石英石、建筑垃圾、鐵礦、金礦等

　　為提高水泥粉磨系統的效率及降低產品的能耗，現普遍采用部分終粉磨聯合粉磨系統。而作為該系統的重要組成部分——預粉磨分級機，其性能的與否直接影響到系統的工作效率。本機主要適用于該系統的輥壓系統物料分級分選。

　　產品概述
智能雙驅粉體精密分極裝備

　　突出優勢

　　1、物料“一分為三”， “粗粉(＞200um)、中粗粉(200um＜d＜30um)和細粉(＜30um)”，一、二級分級區域預分離出混合粉中的粗顆粒及粗粉，排除了粗顆粒的干擾，因此，分級精度高，選粉效率達80%以上。

　　2、結構合理

　　允許選粉風量、產量和喂料量在較大范圍內變化而不影響選粉效率，分級性能十分穩定。

　　3、分級原理

　　結合多種選粉原理，采用航空空氣動力學分析方法對整個流場進行了優化設計，分級圈表面氣體流場均勻穩定：任何一處的氣流速度相對誤差均<5%。

　　設備阻力顯著減小，節能效果顯著。

　　4、選粉機采用無級調速

　　細度可任意調節，靈敏可靠。

　　5、優化了選粉區、提升區的空間范圍

　　結構緊湊，體積小，可適用于任何粉磨設備組成的閉路粉磨系統。對于開流磨改、單閉路磨及雙閉路磨都適用，尤其對帶有輥壓機的半終粉磨和終粉磨系統，是的分級配套設備。

　　6、經久耐用，設備使用壽命長

　　易磨損部位，選粉室、旋風筒、蝸牛角、導風葉片和轉子等均采用耐磨材料制造或進行抗磨工藝處理，有效的延長了其使用壽命。

　　7、主軸下軸承密封采用新型設計方案，有效地解決了軸承進灰塵和潤滑油漏油兩項重大問題，切實有效地延長了下軸承使用壽命。

　　8、雙驅傳動、雙轉籠結構，物料分級的細度更加精確。

　　工作原理

　　經V型選粉機打散分級后的物料隨氣流進入智能雙驅粉體精密分級裝備下部選粉區，經下轉籠分級，d≥0.2mm(粒徑可調)粗顆粒首先被分選，并通過下料管回稱重倉；d＜0.2mm的物料通過下轉籠裝置繼續隨氣流上升，進入上部選粉區，經導向葉片與上部籠型轉子對物料進行再次分選。上部分選主要是根據離心力與空氣阻力(斯托克斯力)的平衡達到有效的分級。在智能雙驅粉體精密分級裝備內由垂直葉片組成的籠式轉子回轉時，使得轉子內外壓差在整個選粉區內上下維持一個定值，從而使氣流穩定均勻，為精確選粉創造了良好的條件。物料每一個顆粒自上而下得到了多次重復分選的機會。而且多次分選都是在精確的離心力和水平空氣阻力的平衡條件下進行，0.032mm≤d≤0.2mm(粒徑可調)的中粗粉通過中粗粉錐進入球磨機；d≤0.032mm(粒徑可調)細粉通過上轉籠，與氣流一起排出，經收集裝置收集后進入水泥成品系統。

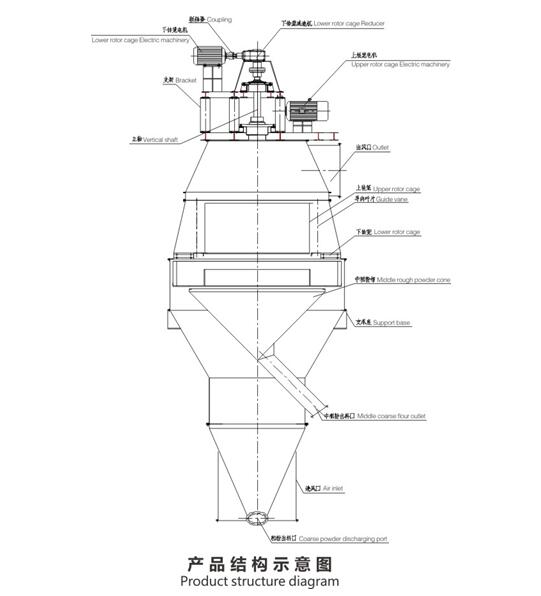

智能雙驅粉體精密分極裝備結構圖

　　技術參數

型號 Model	處理風量 Piocesungdtvolume (m3/h)	轉速(r/min) Spoea		電機功率(KW) Mofor power		zui大	產量(t/h) Production
型號 Model	處理風量 Piocesungdtvolume (m3/h)	上轉籠 Deee cD?	下轉籠 Loetolot co0e	上轉籠 Upper iolor C0ge	下轉籠 Lowerioto Coge	處理量 Maunum copocly (t/h)	粗顆粒回料量 Retuned CDOrse podel	入磨半成品量 Semrted ppd出 erergpre	水泥成品量 Fnched aeman作
TSS-2500	150000	120-240	80-160	37	18.5	140-225	20-75	75-140	5-45
TSS-3000	180000	110-220	80-160	45	22	170-270	25-90	90-170	5-55
TSS-3500	210000	100-200	70-140	55	22	200-320	30-105	105-200	10-65
TSS-4000	240000	90-180	70-140	75	30	225-360	35-120	120-225	15-80
TSS-4500	270000	90-180	60-120	90	37	250-410	40-135	135-250	20-90
TSS-5000	300000	75-170	60-120	110	45	280-450	50-150	50-250	20-100
TSS-5500	330000	60-120	40-80	132	55	310-495	55-165	55-275	25-110
TSS-6000	360000	60-120	40-80	160	75	340-550	60-180	60-300	30-120
TSS-6500	390000	60-120	40-80	160	90	365-585	65-195	65-325	35-130
TSS-7000	420000	60-120	40-80	180	110	395-615	70-210	70-350	40-140
